لامپهای ال ای دی کوچک، این قطعات نورانی و کممصرف، در دنیای الکترونیک کاربردهای بیشماری دارند؛ از پروژههای دانشجویی و کاردستیهای خلاقانه گرفته تا استفاده در بردهای الکترونیکی پیچیده و تزئینات داخلی خودرو. اما یک سوال اساسی که ذهن بسیاری از علاقهمندان به الکترونیک و حتی کاربران عادی را به خود مشغول میکند این است که لامپ ال ای دی کوچک چند ولت است و چگونه میتوان بدون آسیب رساندن به آن، از منبع تغذیه مناسب استفاده کرد؟ درک صحیح ولتاژ کاری این دیودهای نوری، کلید اصلی برای راهاندازی موفق و اطمینان از طول عمر آنهاست. نادیدهگرفتن این نکته میتواند به سادگی به سوختن LED و هدر رفتن زمان و هزینه منجر شود. در این مقاله به صورت جامع و کاربردی به بررسی این موضوع میپردازیم و راهنمای کاملی برای محاسبه و تست ولتاژ LEDهای کوچک ارائه خواهیم داد.
حفاظت از قطعه ولتاژ صحیح، ضامن طول عمر LED
کیفیت نوردهی روشنایی بهینه با ولتاژ متناسب
طراحی مدار انتخاب مقاومت صحیح برای مدار
💡 ولتاژ ال ای دی چیست و چرا باید بدانیم؟
برای درک اینکه یک لامپ ال ای دی کوچک چند ولت است، ابتدا باید مفهوم ولتاژ کاری یا “ولتاژ فوروارد” (Forward Voltage – Vf) را بشناسیم. ال ای دی (Light Emitting Diode) به معنای دیود ساطعکننده نور است. همانطور که از نامش پیداست، یک دیود نیمهرسانا محسوب میشود که تنها اجازه میدهد جریان الکتریکی در یک جهت خاص (از آند به کاتد) از آن عبور کند و در این فرآیند نور تولید میکند. ولتاژ فوروارد، حداقل ولتاژی است که برای عبور جریان الکتریکی از دیود و روشن شدن آن لازم است. این ولتاژ بسته به نوع ماده نیمهرسانا و رنگ نور تولیدی، متفاوت خواهد بود.
- برای خرید انواع لامپ ال ای دی به تجهیزات نورپردازی الکتالایت مراجعه کنید.
دانستن ولتاژ دقیق LED از اهمیت حیاتی برخوردار است. اگر ولتاژ اعمالی کمتر از ولتاژ فوروارد باشد، LED روشن نمیشود یا بسیار کمنور خواهد بود. اما اگر ولتاژ اعمالی بیش از حد مجاز باشد، جریان بسیار زیادی از دیود عبور کرده و باعث داغ شدن بیش از حد و در نهایت سوختن LED میشود. این سوختگی میتواند در عرض چند ثانیه اتفاق بیفتد و خسارت جبرانناپذیری به LED وارد کند. بنابراین، هدف ما همیشه تامین ولتاژ و جریان مناسب برای عملکرد بهینه و افزایش طول عمر LED است.
نکته مهم دیگری که باید به آن توجه داشت، جریان (Current) است. هر LED علاوه بر ولتاژ کاری مشخص، یک جریان کاری بهینه نیز دارد که معمولاً بین 10 تا 20 میلیآمپر برای LEDهای کوچک معمولی است. ولتاژ صرفاً فشاری است که الکترونها را به حرکت درمیآورد، اما جریان، تعداد این الکترونها را نشان میدهد. برای محافظت از LED در برابر جریانهای بیش از حد، معمولاً از یک مقاومت سری استفاده میشود که وظیفه محدود کردن جریان را بر عهده دارد. بدون این مقاومت، حتی با ولتاژ مناسب، ممکن است جریان بیش از حد مجاز شده و به LED آسیب برساند. این ترکیب ولتاژ و جریان است که عمر و کارایی یک LED را تعیین میکند.
تفاوتهای ولتاژ در LEDهای مختلف تنها به رنگ محدود نمیشود؛ نوع بستهبندی و توان خروجی نیز در ولتاژ کاری تاثیرگذارند. برای مثال، LEDهای کوچک 5 میلیمتری که اغلب در پروژههای DIY استفاده میشوند، ولتاژ کمتری نسبت به پاور ال ای دیها (Power LEDs) یا LEDهای SMD (Surface Mount Device) دارند که برای روشنایی قویتر طراحی شدهاند. پاور ال ای دیها ممکن است تا 3.6 ولت یا حتی بالاتر نیاز داشته باشند و جریانهای بیشتری را تحمل کنند، در حالی که LEDهای 5 میلیمتری معمولاً در محدوده 1.8 تا 3.4 ولت کار میکنند. درک این تفاوتها به شما کمک میکند تا بهترین LED را برای کاربرد مورد نظر خود انتخاب کرده و آن را به درستی راهاندازی کنید.
منبع تغذیه ولتاژ و جریان مناسب
مدیریت حرارت جلوگیری از گرمای بیش از حد
مقاومت محدود کننده کنترل جریان عبوری از LED

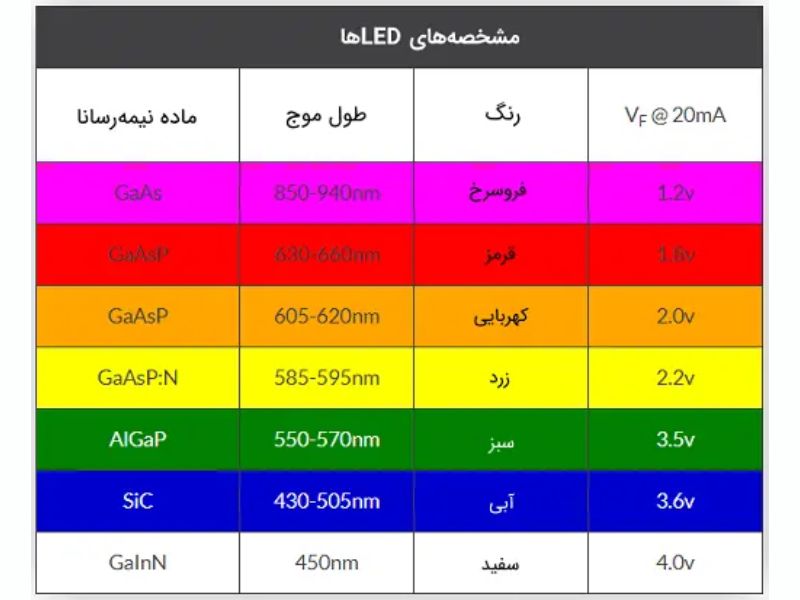

📋 جدول مرجع ولتاژ رنگهای مختلف LED
همانطور که قبلاً اشاره شد، ولتاژ ال ای دی رنگی یکی از مهمترین عواملی است که باید در راهاندازی یک مدار LED مورد توجه قرار گیرد. تفاوت ولتاژ بین رنگهای مختلف به دلیل ساختار مواد نیمهرسانای استفاده شده در هر LED و سطح انرژی مورد نیاز برای ساطع کردن فوتونهای نوری با طول موجهای متفاوت است. به طور کلی، LEDهایی که نور با طول موج کوتاهتر (مانند آبی و فرابنفش) تولید میکنند، به ولتاژ فوروارد بالاتری نیاز دارند، در حالی که LEDهای قرمز و زرد با طول موج بلندتر، با ولتاژ کمتری کار میکنند.
در جدول زیر، محدوده ولتاژ کاری معمول برای LEDهای کوچک رایج بر اساس رنگ نور آنها ارائه شده است. این مقادیر تخمینی هستند و ممکن است بسته به تولیدکننده و مدل دقیق LED کمی متغیر باشند. همیشه توصیه میشود برای اطلاعات دقیقتر به دیتاشیت (Datasheet) LED مورد نظر مراجعه کنید.
🔎 بررسی محدوده ولتاژ از قرمز تا مهتابی
بیایید با جزئیات بیشتری به محدوده ولتاژ هر رنگ بپردازیم:
| رنگ LED | ولتاژ فوروارد (Vf) | نکات مهم |
|---|---|---|
| قرمز | 1.8 V – 2.2 V | رایجترین و کمولتاژترین، مناسب برای باتریهای کوچک. |
| نارنجی | 2.0 V – 2.2 V | بسیار نزدیک به LEDهای قرمز از نظر ولتاژ. |
| زرد | 2.0 V – 2.4 V | کمی بالاتر از قرمز، اما همچنان در محدوده ولتاژ پایین. |
| سبز | 2.0 V – 3.4 V | محدوده ولتاژ نسبتاً وسیعتر، وابسته به نوع LED. |
| آبی | 3.0 V – 3.4 V | نیاز به ولتاژ بالاتری نسبت به قرمز و سبز دارد. |
| سفید/مهتابی | 3.0 V – 3.6 V | معمولاً بالاترین ولتاژ کاری در میان LEDهای رایج. |
| بنفش/UV | 3.2 V – 3.8 V | بالاترین ولتاژ به دلیل طول موج کوتاه. |
همانطور که مشاهده میکنید، LEDهای قرمز و زرد کمترین ولتاژ را نیاز دارند که آنها را برای استفاده با باتریهای سکهای یا قلمی (مانند 1.5 ولت یا 3 ولت) با مقاومت مناسب، ایدهآل میکند. در مقابل، LEDهای آبی، سفید و بنفش به ولتاژهای بالاتری نیاز دارند، معمولاً در حدود 3 تا 3.6 ولت. این تفاوت در ولتاژ به دلیل انرژی مورد نیاز برای تحریک الکترونها در مواد نیمهرسانای مختلف است که در نهایت منجر به تولید فوتونهای نور با انرژیهای متفاوت میشود. اینفوگرافی مقایسه رنگها در واقع همین جدول است که با استفاده از دایرههای رنگی کوچک، به صورت بصری، تفاوتها را برجسته کرده و درک سریعتری از محدوده ولتاژ هر رنگ را فراهم میآورد. این اطلاعات برای هر کسی که قصد محاسبه ولتاژ LED و طراحی مدار مربوطه را دارد، حیاتی است.
- برای اطلاع از ولتاژ انواع لامپ ال ای دی با شماره 09128391504 تماس بگیرید.
ولتاژ پایین قرمز، نارنجی و زرد
گستره ولتاژ وابسته به طول موج نور
دیتاشیت منبع اطلاعات دقیق
Ω فرمول طلایی: محاسبه مقاومت لازم برای روشن کردن LED
پس از شناخت ولتاژ کاری یک LED، گام بعدی و حیاتی، محاسبه مقاومت سری LED است. همانطور که گفته شد، مقاومت نقش یک محافظ را ایفا میکند تا جریان عبوری از LED را به میزان مجاز و ایمن محدود کند. بدون مقاومت، یا با مقاومت نامناسب، LED شما به سرعت خواهد سوخت. این موضوع به خصوص در مورد جریان ال ای دی ۵ میلیمتری اهمیت پیدا میکند، زیرا این LEDها به جریانهای بالا بسیار حساس هستند. قانون پایه الکترونیک، یعنی قانون اهم، کلید این محاسبات است.
📐 نحوه محاسبه جریان و ولتاژ (قانون اهم)
قانون اهم (Ohm’s Law) رابطه بین ولتاژ (V)، جریان (I) و مقاومت (R) را به صورت سادهای بیان میکند: V = I R. با استفاده از این قانون، میتوانیم مقدار مقاومت مورد نیاز (R) را برای راهاندازی یک LED با منبع تغذیه مشخص و جریان دلخواه، محاسبه کنیم. فرمول مخصوص محاسبه مقاومت برای LED سری به شرح زیر است:
R = (Vs - Vf) / I
که در آن:
- R: مقدار مقاومت مورد نیاز (بر حسب اهم – Ω)
- Vs: ولتاژ منبع تغذیه (بر حسب ولت – V)
- Vf: ولتاژ فوروارد LED (بر حسب ولت – V) (از جدول رنگها یا دیتاشیت)
- I: جریان مطلوب برای LED (بر حسب آمپر – A) (معمولاً 0.01 A تا 0.02 A برای LEDهای کوچک)
اجازه دهید با یک مثال کاربردی این فرمول را روشنتر کنیم. فرض کنید میخواهیم یک LED آبی رنگ را با منبع تغذیه 5 ولت DC روشن کنیم. از جدول بالا میدانیم که ولتاژ فوروارد یک LED آبی تقریباً 3.2 ولت است. همچنین فرض میکنیم جریان مطلوب برای این LED کوچک 20 میلیآمپر (0.02 آمپر) باشد. با این اطلاعات، میتوانیم مقاومت لازم را محاسبه کنیم:
Vs = 5V
Vf = 3.2V
I = 0.02A
R = (5V - 3.2V) / 0.02A
R = 1.8V / 0.02A
R = 90 Ω
بنابراین، برای راهاندازی این LED آبی با منبع تغذیه 5 ولت، به یک مقاومت 90 اهم نیاز داریم. از آنجایی که ممکن است مقاومت دقیق 90 اهم به راحتی در دسترس نباشد، میتوانید از نزدیکترین مقدار استاندارد بالاتر (مانند 100 اهم) استفاده کنید. استفاده از مقاومت کمی بالاتر، جریان را کمی کاهش میدهد که باعث میشود LED با روشنایی کمی کمتر کار کند اما طول عمر آن افزایش مییابد.
این فرمول به شما کمک میکند تا با اطمینان خاطر، LEDهای کوچک خود را در پروژههای مختلف به کار بگیرید. در صورت استفاده از چندین LED، میتوانید آنها را به صورت سری یا موازی متصل کنید. در اتصال سری، ولتاژ فوروارد همه LEDها با هم جمع میشود و سپس در فرمول بالا قرار میگیرد. اما در اتصال موازی، هر LED به مقاومت مخصوص خود نیاز دارد تا جریان به صورت یکنواخت بین آنها تقسیم شود.
مدار سری جمع ولتاژ LEDها
مدار موازی مقاومت جداگانه برای هر LED
دقت در محاسبه جلوگیری از سوختن LED
📊 تست عملی: چگونه ولتاژ دقیق LED ناشناس را پیدا کنیم؟
گاهی اوقات با LEDهایی روبرو میشویم که نه رنگشان مشخص است و نه دیتاشیت آنها در دسترس است. در چنین مواردی، نیاز به یک روش تست عملی برای پیدا کردن ولتاژ فوروارد دقیق LED داریم. این روش نیازمند ابزارهایی مانند منبع تغذیه متغیر (Variable Power Supply) و یک مولتیمتر است. دقت کنید که این کار باید با احتیاط کامل انجام شود تا از آسیب به LED یا خودتان جلوگیری کنید.
استفاده از این روش به شما این امکان را میدهد که با اطمینان بیشتری با LEDهای مختلف کار کنید و از سوختن آنها جلوگیری نمایید. این تجربه عملی نه تنها مهارتهای شما را در الکترونیک تقویت میکند، بلکه درک عمیقتری از نحوه عملکرد دیودهای نوری به شما میدهد.
منبع تغذیه متغیر ابزار اصلی آزمایش
مولتیمتر برای اندازهگیری دقیق
مقاومت سری برای محدود کردن جریان اولیه
🚨 نکات ایمنی در استفاده از ال ای دیهای کوچک
کار با قطعات الکترونیکی، به خصوص زمانی که با جریان برق سروکار داریم، همیشه نیازمند رعایت نکات ایمنی است. LEDهای کوچک با وجود ولتاژ پایین، در صورت عدم رعایت اصول، میتوانند آسیب ببینند یا حتی در موارد نادر، خطراتی را ایجاد کنند. آگاهی از محاسبه ولتاژ LED و رعایت دقیق آن، گام اول در ایمنی است.
هرگز ولتاژ بالاتری از حد مجاز به LED اعمال نکنید، حتی برای لحظهای کوتاه. این کار به سرعت باعث سوختن LED میشود و عمر آن را به شدت کاهش میدهد. در صورت کار با منابع تغذیه با ولتاژ بالا، همیشه از مقاومت مناسب و محافظتهای لازم استفاده کنید.
در ادامه به مهمترین نکات ایمنی که باید در استفاده از LEDهای کوچک رعایت کنید، اشاره میکنیم:
- کنترل ولتاژ و جریان: همیشه از ولتاژ فوروارد و جریان مناسب برای LED خود اطمینان حاصل کنید. استفاده از یک مقاومت سری مناسب برای محدود کردن جریان، ضروری است. این یکی از مهمترین دلایلی است که باید بدانیم لامپ ال ای دی کوچک چند ولت است.
- رعایت قطبیت: LED یک دیود است و جهتدار عمل میکند. حتماً پایه آند (مثبت) را به قطب مثبت و پایه کاتد (منفی) را به قطب منفی منبع تغذیه وصل کنید. اتصال معکوس باعث روشن نشدن LED و در برخی موارد آسیب به آن میشود.
- مدیریت حرارت: حتی LEDهای کوچک هم حرارت تولید میکنند. در صورت استفاده از جریانهای بالاتر (نزدیک به حداکثر مجاز) یا برای مدت زمان طولانی، اطمینان حاصل کنید که حرارت به خوبی دفع میشود. برای پاور ال ای دیها، استفاده از هیتسینک (Heat Sink) ضروری است. افزایش دما عمر LED را به شدت کاهش میدهد.
- پرهیز از اتصال کوتاه: همیشه از عدم وجود اتصال کوتاه در مدار اطمینان حاصل کنید. اتصال کوتاه میتواند به منبع تغذیه، LED و حتی به مدارات دیگر آسیب برساند.
- استفاده از ابزارهای مناسب: برای لحیمکاری و کار با قطعات کوچک، از ابزارهای مناسب مانند هویه با نوک ظریف، سیمچین، انبردست و مولتیمتر استفاده کنید. این کار دقت شما را افزایش داده و از آسیب به قطعات جلوگیری میکند.
- محافظت از چشم: نگاه مستقیم و طولانی مدت به LEDهای بسیار روشن، به خصوص LEDهای آبی و سفید، میتواند به چشم آسیب برساند. همیشه احتیاط کنید.
- آزمایش اولیه: قبل از اتصال نهایی LED به مدار اصلی یا محصول، همیشه یک آزمایش اولیه (با مقاومت و ولتاژ کم) انجام دهید تا از عملکرد صحیح آن اطمینان حاصل کنید.
- دیتاشیت را بخوانید: برای هر LED جدید یا ناشناختهای که استفاده میکنید، سعی کنید دیتاشیت آن را پیدا کنید. دیتاشیت دقیقترین اطلاعات را در مورد ولتاژ فوروارد، جریان حداکثر، دمای کاری و سایر مشخصات حیاتی به شما میدهد.
با رعایت این نکات ایمنی ساده، میتوانید با اطمینان خاطر بیشتری پروژههای الکترونیکی خود را با LEDهای کوچک انجام دهید و از نوردهی زیبا و کارآمد آنها لذت ببرید. یک رویکرد محتاطانه و آگاهانه، کلید موفقیت در دنیای الکترونیک است.
سوالات متداول درباره ولتاژ لامپ ال ای دی کوچک
✅ نتیجهگیری
در این مقاله به طور جامع به این سوال پاسخ دادیم که لامپ ال ای دی کوچک چند ولت است و چرا درک این موضوع از اهمیت بالایی برخوردار است. دریافتیم که ولتاژ کاری LED (یا همان ولتاژ فوروارد) بسته به رنگ آن متفاوت است و LEDهای آبی و سفید به ولتاژهای بالاتری نسبت به قرمز و زرد نیاز دارند. همچنین با فرمول حیاتی محاسبه مقاومت سری LED آشنا شدیم که کلید اصلی برای جلوگیری از سوختن LED و تضمین عملکرد صحیح آن است. روشهای عملی تست ولتاژ LEDهای ناشناس نیز مورد بررسی قرار گرفت تا در مواقع لزوم بتوانید با اطمینان خاطر بیشتری با این قطعات کار کنید.
اهمیت رعایت نکات ایمنی، از کنترل ولتاژ و جریان گرفته تا مدیریت حرارت و رعایت قطبیت، هرگز نباید دست کم گرفته شود. با به کارگیری دانش و اطلاعات ارائه شده در این مقاله، شما اکنون ابزارها و درک لازم را برای کار با انواع LEDهای کوچک در اختیار دارید، چه برای پروژههای شخصی و چه برای کاربردهای حرفهایتر. به یاد داشته باشید که هر جزء الکترونیکی، رازهای خود را دارد و کشف این رازها، لذت کار با آنها را دوچندان میکند.
اکنون که به خوبی با نحوه محاسبه ولتاژ LED و راهاندازی صحیح آن آشنا هستید، میتوانید با اطمینان بیشتری به سراغ پروژههای خود بروید و یا برای خرید قطعات مورد نیازتان اقدام کنید. انتخاب قطعات با کیفیت و مناسب، گام بعدی در موفقیت پروژههای شماست.
