انواع کلید اتوماتیک چیست؟ معرفی MCCB ،ACB و انواع حفاظت

انتخاب صحیح کلید اتوماتیک، ضامن سلامت تجهیزات و افراد در سیستم های الکتریکی است. این مقاله راهنمای جامع شما برای شناخت و انتخاب این تجهیزات حیاتی است.

• کلیدهای اتوماتیک ضامن اصلی ایمنی الکتریکی هستند   • شناخت دقیق MCCB و ACB برای انتخاب حیاتی است   • حفاظت های اضافه بار و اتصال کوتاه از عملکردهای اصلی هستند.

📘 کلید اتوماتیک چیست و چرا به آن نیاز داریم؟

کلید اتوماتیک، یا Circuit Breaker، یک دستگاه الکترومکانیکی است که برای حفاظت از مدارهای الکتریکی در برابر جریان های اضافه، از جمله اضافه بار و اتصال کوتاه، طراحی شده است. برخلاف فیوزها که پس از یک بار عمل کردن باید تعویض شوند، کلید اتوماتیک پس از رفع خطا، قابلیت بازنشانی و استفاده مجدد را دارد. نیاز به این تجهیزات از آنجا ناشی می شود که جریان های بیش از حد می توانند منجر به داغ شدن سیم ها، آسیب به تجهیزات، آتش سوزی و حتی برق گرفتگی شوند. این تجهیزات با تشخیص سریع شرایط غیرعادی، جریان برق را قطع کرده و از بروز خسارات جدی جلوگیری می کنند.

نقش کلیدهای اتوماتیک در جلوگیری از خطرات آتش سوزی و آسیب به تجهیزات

یکی از مهمترین وظایف کلیدهای اتوماتیک، حفاظت از تجهیزات گران قیمت و زیرساخت های الکتریکی است. در صورت بروز اضافه بار یا اتصال کوتاه، جریان های بسیار بالا می توانند به سرعت به عایق سیم ها آسیب رسانده، موتورها را بسوزانند یا حتی منجر به انفجار شوند. کلیدهای اتوماتیک با قطع به موقع مدار، از گسترش این آسیب ها جلوگیری کرده و هزینه های تعمیر و نگهداری را به شدت کاهش می دهند. همچنین، در جلوگیری از آتش سوزی های ناشی از اتصالات برقی، نقش حیاتی ایفا می کنند، چرا که افزایش دمای ناشی از جریان های بیش از حد، یکی از دلایل اصلی حریق های الکتریکی است. به این ترتیب، کلیدهای اتوماتیک نه تنها ایمنی تجهیزات، بلکه ایمنی محیط و افراد را نیز تضمین می کنند.

⚙️ معرفی انواع کلید اتوماتیک فشار ضعیف

دنیای کلیدهای اتوماتیک فشار ضعیف، گسترده و متنوع است و هر نوع برای کاربردها و سطوح جریان خاصی طراحی شده است. شناخت دقیق این تفاوت ها برای انتخاب صحیح و بهینه سازی سیستم های الکتریکی ضروری است. در ادامه به معرفی مهمترین انواع این کلیدها می پردازیم.

کلید اتوماتیک کمپکت (MCCB): بررسی ویژگی ها و کاربردها

کلید اتوماتیک کمپکت یا Molded Case Circuit Breaker (MCCB) یکی از پرکاربردترین انواع کلید اتوماتیک در تابلوهای برق صنعتی و توزیع است. این کلیدها در مدل های مختلفی تولید می شوند و بسته به نوع واحد تریپ، امکان تنظیم پارامترهای حفاظتی در آن ها وجود دارد. در مقابل، در کاربردهایی که نیازی به تغییر تنظیمات حفاظتی وجود ندارد، استفاده از کلید اتوماتیک فیکس می تواند گزینه مناسبی باشد؛ زیرا تنظیمات حفاظتی آن از پیش تعیین شده و کلید برای یک محدوده مشخص از جریان و شرایط کاری طراحی شده است.

MCCB ها برای حفاظت در برابر اضافه بار و اتصال کوتاه در رنج های مختلف جریان نامی مورد استفاده قرار می گیرند. مدل های قابل تنظیم، انعطاف بیشتری برای هماهنگی با شرایط مدار دارند، در حالی که مدل های فیکس به دلیل ساختار ساده تر، در بسیاری از مدارهایی که شرایط بار ثابت و مشخص است، انتخابی کاربردی محسوب می شوند.

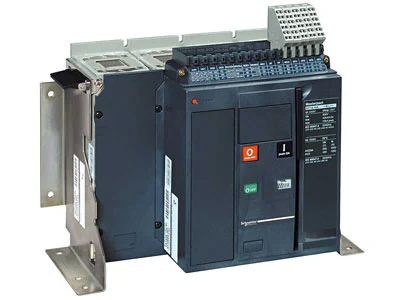

کلید اتوماتیک هوایی (ACB): بررسی کاربرد در جریان های بالا

کلید اتوماتیک هوایی یا Air Circuit Breaker (ACB) قدرتمندترین عضو در خانواده کلیدهای اتوماتیک فشار ضعیف به شمار می رود. این کلیدها برای حفاظت از مدارهایی با جریان بسیار بالا (معمولا از 630 آمپر تا 6300 آمپر) در نقاط اصلی ورودی تابلوهای برق، پست های ترانسفورماتور، مراکز توزیع اصلی و صنایع سنگین استفاده می شوند. مکانیزم قطع جرقه در ACB ها از طریق هوای آزاد انجام می شود که به همین دلیل ابعاد بزرگتری نسبت به MCCB ها دارند. ACB ها اغلب دارای واحدهای کنترل الکترونیکی پیشرفته (Micrologic Trip Unit) هستند که امکان تنظیم بسیار دقیق پارامترهای حفاظتی، اندازه گیری، مانیتورینگ و حتی ارتباط با سیستم های کنترل مرکزی (مانند BMS یا SCADA) را فراهم می آورند. قابلیت های حفاظتی گسترده از جمله حفاظت اضافه بار، اتصال کوتاه، خطای زمین و عدم تقارن فاز، ACB را به گزینه ای ایده آل برای حفاظت از سیستم های حیاتی و پرقدرت تبدیل کرده است.

کلید مینیاتوری (MCB): تفاوت ها و جایگاه استفاده

کلید مینیاتوری یا Miniature Circuit Breaker (MCB) رایج ترین نوع کلید حفاظتی در مصارف خانگی، اداری و صنعتی سبک است. این کلیدها برای جریان های پایین (معمولا تا 125 آمپر) طراحی شده اند و تنظیمات جریان در آن ها ثابت و غیرقابل تغییر است. MCB ها بر اساس سرعت قطع به تیپ های مختلفی مانند B, C, D, K, Z تقسیم می شوند که هر کدام برای کاربردهای خاصی (مانند حفاظت روشنایی، پریزها یا موتورهای کوچک) مناسب هستند. تفاوت اصلی MCB با MCCB در رنج جریان، قدرت قطع و قابلیت تنظیم است؛ MCB ها ساده تر و ارزان تر هستند و برای حفاظت مدارهای با توان کمتر کاربرد دارند، در حالی که MCCB ها برای حفاظت های سنگین تر و صنعتی تر استفاده می شوند.

کلید حرارتی (MPCB): حفاظت تخصصی موتور

کلید حرارتی یا Motor Protection Circuit Breaker (MPCB) به طور ویژه برای حفاظت از موتورهای الکتریکی طراحی شده است. موتورها در هنگام راه اندازی، جریان بسیار بالایی (چند برابر جریان نامی) مصرف می کنند که می تواند منجر به تریپ ناخواسته کلیدهای حفاظتی معمولی شود. MPCB ها با در نظر گرفتن این ویژگی، حفاظت کاملی در برابر اضافه بار (با تنظیم دقیق جریان نامی موتور)، اتصال کوتاه و همچنین عدم تقارن فاز (که به موتور آسیب می رساند) فراهم می کنند. این کلیدها معمولا ترکیبی از عملکرد یک بی متال (حفاظت حرارتی) و یک کلید مینیاتوری (حفاظت مغناطیسی) را در یک پکیج فشرده ارائه می دهند و فضای کمتری در تابلو اشغال می کنند.

کلید محافظ جان (RCCB): حفاظت از جان انسان

کلید محافظ جان یا Residual Current Circuit Breaker (RCCB) با هدف اصلی حفاظت از جان افراد در برابر برق گرفتگی و جلوگیری از آتش سوزی های ناشی از نشتی جریان طراحی شده است. عملکرد این کلید با سایر کلیدهای اتوماتیک که بر اساس اضافه جریان کار می کنند، متفاوت است. RCCB به جای نظارت بر جریان کلی عبوری، اختلاف جریان بین سیم فاز و نول را اندازه گیری می کند. در صورت وجود نشتی جریان (مثلا در اثر تماس بدن انسان با بخش برق دار یا وجود عایق نامناسب)، این اختلاف تشخیص داده شده و کلید در کسری از ثانیه مدار را قطع می کند. لازم به ذکر است که RCCB هیچ حفاظتی در برابر اتصال کوتاه یا اضافه بار ندارد و باید همیشه به همراه یک کلید مینیاتوری (MCB) یا کمپکت (MCCB) در مدار نصب شود تا حفاظت کامل فراهم گردد.

📘 پارامترهای کلیدی در انتخاب کلید اتوماتیک

انتخاب صحیح کلید اتوماتیک نیازمند درک دقیق چندین پارامتر فنی است. نادیده گرفتن هر یک از این پارامترها می تواند منجر به انتخاب کلیدی نامناسب و در نتیجه، کاهش ایمنی یا عملکرد نادرست سیستم شود. در این بخش به مهمترین این پارامترها می پردازیم.

جریان نامی (In) و جریان تنظیمی

جریان نامی (In) حداکثر جریانی است که کلید اتوماتیک می تواند به طور مداوم و بدون قطع شدن از خود عبور دهد. این مقدار معمولا بر روی بدنه کلید مشخص شده است. در کلیدهای اتوماتیک قابل تنظیم مانند MCCB و ACB، علاوه بر جریان نامی، یک محدوده جریان تنظیمی نیز وجود دارد که به کاربر اجازه می دهد حفاظت اضافه بار را در یک بازه مشخص تنظیم کند. این قابلیت به مهندس اجازه می دهد تا کلید را دقیقاً با توجه به جریان بار مدار و ویژگی های کابل ها تنظیم کند. انتخاب جریان نامی کمتر از جریان بار می تواند منجر به تریپ های ناخواسته شود، در حالی که انتخاب جریان نامی بیش از حد، حفاظت کافی را فراهم نمی کند.

قدرت قطع (Breaking Capacity)؛ چرا باید جدی گرفته شود؟

قدرت قطع (Breaking Capacity) که با واحد کیلوآمپر (kA) بیان می شود، حداکثر جریانی است که یک کلید اتوماتیک می تواند در شرایط اتصال کوتاه به طور ایمن قطع کند، بدون آنکه خود کلید آسیب ببیند یا دچار انفجار شود. این پارامتر از اهمیت فوق العاده ای برخوردار است، زیرا در صورت بروز اتصال کوتاه، جریان می تواند به چندین ده یا صدها برابر جریان نامی برسد. اگر قدرت قطع کلید کمتر از حداکثر جریان اتصال کوتاه احتمالی در نقطه نصب باشد، کلید قادر به قطع ایمن مدار نخواهد بود و ممکن است خود کلید تخریب شود، منجر به آتش سوزی یا آسیب به تابلو برق گردد. محاسبه دقیق جریان اتصال کوتاه در هر نقطه از شبکه و انتخاب کلیدی با قدرت قطع مناسب، یک ضرورت مهندسی است.

منحنی های قطع و زمان عملکرد

منحنی قطع یا Trip Curve، رابطه بین جریان اضافه و زمان لازم برای قطع شدن کلید را نشان می دهد. این منحنی ها برای انواع مختلف کلیدها و تیپ های MCB (مانند B, C, D) متفاوت هستند و نقش حیاتی در هماهنگی حفاظتی (Coordination) در یک سیستم الکتریکی ایفا می کنند. به عنوان مثال، کلید با منحنی نوع B برای حفاظت از مدارهای روشنایی با جریان راه اندازی پایین مناسب است، در حالی که نوع D برای موتورهایی با جریان راه اندازی بالا استفاده می شود. درک این منحنی ها به مهندس کمک می کند تا کلیدی را انتخاب کند که در برابر جریان های گذرا و بی خطر (مانند جریان راه اندازی موتور) قطع نشود، اما در عین حال در برابر خطاهای واقعی به سرعت عمل کند. این هماهنگی باعث می شود که در صورت بروز خطا، فقط نزدیکترین کلید به محل خطا قطع شود و سایر بخش های سیستم بدون وقفه به کار خود ادامه دهند.

📘 بررسی تخصصی حفاظت ها در کلید اتوماتیک

کلیدهای اتوماتیک با مکانیزم های حفاظتی مختلفی طراحی شده اند تا بتوانند طیف وسیعی از خطاهای الکتریکی را پوشش دهند. شناخت این مکانیزم ها برای درک عملکرد کلید و انتخاب صحیح آن ضروری است.

حفاظت در برابر اضافه بار (Overload)

حفاظت اضافه بار، یکی از رایج ترین انواع حفاظت در کلیدهای اتوماتیک است. اضافه بار زمانی رخ می دهد که جریانی بیش از جریان نامی به مدت طولانی از مدار عبور کند. این وضعیت می تواند ناشی از اتصال بارهای بیشتر از ظرفیت مدار، خرابی جزئی تجهیزات یا اشتباه در طراحی اولیه باشد. مکانیزم حفاظت اضافه بار معمولا بر پایه اثر حرارتی جریان است (بی متال). در این حالت، با افزایش جریان، دمای یک عنصر حرارتی در داخل کلید افزایش می یابد و پس از رسیدن به یک حد مشخص و پس از یک تاخیر زمانی، کلید فرمان قطع می دهد. این تاخیر زمانی به مدار اجازه می دهد تا جریان های گذرا و غیر مخرب را تحمل کند، اما در صورت ادامه اضافه بار، از آسیب به کابل ها و تجهیزات جلوگیری می کند. تنظیم دقیق این بخش در MCCB و ACB، امکان هماهنگی با سایر تجهیزات حفاظتی را فراهم می آورد.

حفاظت در برابر اتصال کوتاه (Short Circuit)

حفاظت اتصال کوتاه، برای مقابله با جریان های بسیار بالا و ناگهانی که در اثر اتصال مستقیم دو فاز به یکدیگر، فاز به نول یا فاز به زمین رخ می دهند، طراحی شده است. این جریان ها می توانند در کسری از ثانیه به مقادیر بسیار زیاد (کیلوآمپر) برسند و آسیب های جدی به بارها، کابل ها و حتی منبع تغذیه وارد کنند. مکانیزم حفاظت اتصال کوتاه معمولا بر پایه اثر مغناطیسی جریان است (سیم پیچ مغناطیسی). با عبور جریان اتصال کوتاه، میدان مغناطیسی قوی ایجاد شده و با سرعت بسیار بالا (تقریبا آنی)، مکانیزم قطع کلید را فعال می کند. سرعت عمل در این نوع حفاظت حیاتی است تا قبل از اینکه جریان به اوج خود برسد و خسارات جبران ناپذیری ایجاد کند، مدار قطع شود. در کلیدهای پیشرفته تر، این حفاظت نیز قابل تنظیم بوده و امکان تنظیم حساسیت و زمان تاخیر کوتاه را فراهم می کند.

حفاظت خطای زمین (Earth Fault)

حفاظت خطای زمین، برای تشخیص جریان هایی که از طریق زمین به منبع تغذیه باز می گردند، طراحی شده است. این نوع خطا می تواند ناشی از خرابی عایق بندی تجهیزات، تماس انسان با بخش های برق دار یا سایر نقص های عایقی باشد. خطای زمین به خودی خود ممکن است جریان کافی برای فعال کردن حفاظت های اضافه بار یا اتصال کوتاه را نداشته باشد، اما می تواند منجر به برق گرفتگی و آتش سوزی شود. حفاظت خطای زمین معمولا با اندازه گیری عدم تعادل جریان در فازها و نول (در سیستم های سه فاز) یا بین فاز و نول (در سیستم های تک فاز) عمل می کند. در صورت تشخیص جریان نشتی به زمین، کلید مدار را قطع می کند. در برخی MCCB ها و ACB ها، ماژول های حفاظت خطای زمین به صورت یکپارچه یا به عنوان یک افزودنی موجود هستند که امکان تنظیم حساسیت (جریان نشتی) و زمان تاخیر را فراهم می کنند. RCCB ها نیز به طور تخصصی برای این نوع حفاظت طراحی شده اند.

🏷️ استانداردهای بین المللی و سازگاری با محیط

در صنعت برق، رعایت استانداردها از اهمیت بالایی برخوردار است. کلیدهای اتوماتیک باید مطابق با استانداردهای بین المللی مانند IEC 60947-2 طراحی و تولید شوند. این استانداردها، ویژگی های عملکردی، ابعاد، روش های تست و الزامات ایمنی کلیدهای اتوماتیک را مشخص می کنند. سازگاری با این استانداردها، تضمین کننده کیفیت، قابلیت اطمینان و ایمنی کلید است. علاوه بر استانداردهای عملکردی، ملاحظات زیست محیطی نیز در طراحی کلیدهای مدرن اهمیت یافته است. استاندارد RoHS (Restriction of Hazardous Substances) به محدودیت استفاده از مواد خطرناک در تولید تجهیزات الکترونیکی اشاره دارد. انتخاب کلیدهایی که با این استانداردها و مقررات زیست محیطی سازگار هستند، نشان دهنده تعهد سازنده به تولید محصولات ایمن و پایدار است.

📌 جدول مقایسه ای انواع کلیدهای اتوماتیک

برای درک بهتر تفاوت ها و کاربردهای هر یک از کلیدهای اتوماتیک، مقایسه ای جامع بین مهمترین انواع آن ها ارائه می شود. این جدول به شما کمک می کند تا با یک نگاه، ویژگی های کلیدی هر کلید را بشناسید.

📘 راهنمای خرید و عوامل موثر بر قیمت

انتخاب و خرید کلید اتوماتیک مناسب، فراتر از شناخت صرف انواع آن است. عوامل متعددی بر انتخاب نهایی و همچنین قیمت این تجهیزات تاثیر می گذارند که درک آن ها برای یک خرید هوشمندانه ضروری است.

اولین گام در خرید، تعیین دقیق نیازهای پروژه است. این شامل محاسبه جریان نامی مدار، حداکثر جریان اتصال کوتاه احتمالی در نقطه نصب، ولتاژ سیستم، تعداد فازها و نوع بار (مقاومتی، سلفی یا خازنی) می شود. انتخاب برندی معتبر نیز از اهمیت بالایی برخوردار است، چرا که کیفیت ساخت و رعایت استانداردها تاثیر مستقیمی بر عملکرد و طول عمر کلید دارد. برندهای مطرحی مانند اشنایدر الکتریک، به دلیل سابقه طولانی و کیفیت بالای محصولاتشان، گزینه های قابل اعتمادی محسوب می شوند.

عوامل موثر بر قیمت کلید اتوماتیک عبارتند از: رنج جریان نامی، قدرت قطع، قابلیت تنظیم، تعداد پل ها، نوع حفاظت های اضافی، برند سازنده و وجود لوازم جانبی. در پروژه هایی که نیاز به کنترل و مانیتورینگ پیشرفته تر وجود دارد، تجهیزات جانبی کلید اتوماتیک نیز می توانند روی انتخاب و قیمت نهایی تأثیرگذار باشند. تجهیزاتی مانند موتور مکانیزم، رله شنت تریپ، رله آندرولتاژ، کنتاکت های کمکی و کنتاکت های اعلام وضعیت، بسته به نوع کلید و نیاز مدار برای افزایش قابلیت های کنترلی و حفاظتی مورد استفاده قرار می گیرند.

بنابراین هنگام خرید نباید فقط جریان نامی و قدرت قطع کلید را بررسی کرد؛ بلکه باید مشخص شود آیا پروژه به تجهیزات جانبی و امکانات کنترلی اضافی نیاز دارد یا خیر. این موضوع به خصوص در تابلوهای صنعتی و سیستم هایی که امکان قطع و وصل از راه دور یا ارسال وضعیت کلید به سیستم کنترل وجود دارد، اهمیت بیشتری پیدا می کند.

❓ تفاوت اصلی کلید MCCB با ACB در چیست؟

تفاوت اصلی در رنج جریان، قدرت قطع و مکانیزم خاموش کردن جرقه است. MCCB ها برای جریان های متوسط تا بالا (تا 1600 آمپر) با قدرت قطع متوسط و مکانیزم قطع در محفظه بسته طراحی شده اند، در حالی که ACB ها برای جریان های بسیار بالا (تا 6300 آمپر) با قدرت قطع بالا و مکانیزم قطع در هوای آزاد کاربرد دارند.

❓ چگونه قدرت قطع مناسب برای تابلو برق خود را محاسبه کنیم؟

محاسبه قدرت قطع نیازمند تحلیل دقیق سیستم الکتریکی و منبع تغذیه (مانند ترانسفورماتور) است. این کار شامل محاسبه حداکثر جریان اتصال کوتاه احتمالی در نقطه نصب کلید می شود که معمولا توسط نرم افزارهای تخصصی یا مهندسان برق با تجربه انجام می شود.

❓ آیا می توان از کلید اتوماتیک کمپکت برای حفاظت از موتور استفاده کرد؟

بله، MCCB ها می توانند برای حفاظت موتور استفاده شوند، اما MPCB ها (کلیدهای حرارتی) گزینه تخصصی تر و بهتری هستند. MPCB ها به طور ویژه برای تحمل جریان راه اندازی بالای موتور و حفاظت دقیق در برابر اضافه بار و عدم تقارن فاز طراحی شده اند.

❓ علت تریپ های ناگهانی کلید اتوماتیک چیست؟

تریپ های ناگهانی می تواند ناشی از اضافه بار واقعی، اتصال کوتاه لحظه ای، نشتی جریان (در صورت وجود ماژول حفاظت زمین)، خرابی داخلی کلید، یا حتی جریان های هجومی راه اندازی تجهیزات (مانند موتورها) باشد. بررسی دقیق مدار و بارها ضروری است.

❓ طول عمر مفید کلیدهای اتوماتیک چقدر است و چه زمانی نیاز به تعویض دارند؟

طول عمر مفید کلیدهای اتوماتیک به تعداد دفعات قطع و وصل، شرایط محیطی و کیفیت ساخت بستگی دارد. تولیدکنندگان معمولا طول عمر مکانیکی (تعداد عملیات قطع و وصل) و طول عمر الکتریکی (تعداد عملیات قطع در شرایط خطا) را اعلام می کنند. بازرسی های دوره ای و تست های منظم برای اطمینان از عملکرد صحیح و تشخیص زمان تعویض ضروری است.

کارشناسان ما آماده اند تا شما را در انتخاب بهترین کلید اتوماتیک برای پروژه هایتان راهنمایی کنند.

دریافت مشاوره تخصصی

📌 جمع بندی

کلیدهای اتوماتیک، ستون فقرات ایمنی در هر سیستم الکتریکی، از خانگی تا صنعتی، به شمار می روند. از MCCB های قابل تنظیم در تابلوهای توزیع گرفته تا ACB های قدرتمند در ورودی های اصلی و MPCB های تخصصی برای حفاظت موتورها، هر یک نقش حیاتی در پیشگیری از خسارات مالی و جانی ایفا می کنند. شناخت دقیق پارامترهایی چون جریان نامی، قدرت قطع و منحنی های حفاظتی، به همراه درک تفاوت های میان انواع کلیدها، از جمله MCCB، ACB و MCB، برای مهندسان و متخصصان این حوزه یک ضرورت است. انتخاب صحیح و متناسب با نیازهای پروژه، نه تنها بهینه سازی عملکرد سیستم را در پی دارد، بلکه ضامن تداوم فعالیت ها و ایمنی کارکنان خواهد بود. با توجه به پیچیدگی های فنی، همواره توصیه می شود برای انتخاب و خرید این تجهیزات حیاتی، از مشاوره متخصصان و تجربه برندهای معتبر بهره مند شوید.
